Actualización de la norma sobre diseño y construcción de cubiertas con pizarra



Pizarra natural detalleLa pizarra debe cumplir con una serie de condiciones y especificaciones técnicas tanto del producto como de su proceso de elaboración y comercialización. La norma UNE 22190 (Productos de piedra natural: Construcción de cubiertas inclinadas y revestimiento de paramentos verticales con pizarra) aprobada este año recoge los procedimientos para el diseño de cubiertas con pizarra.

La norma establece como obligatorios elementos de apoyo para las pizarras como los rastreles sobre los que se instala la pizarra. La sujeción de la pizarra a los rastreles se realiza mediante clavos o ganchos. Cuando colocamos la pizarra sobre una cubierta, la pendiente mínima que no necesita impermeabilización es del 30% para la sujeción con clavos y entre el 35 y el 50% para la sujeción con gancho.

La colocación con gancho permite un trabajo más rápido, con reparaciones más sencillas y mayor sujeción. Mientas que la colocación con clavo, aunque es más laboriosa, ofrece un aspecto visual más estético.

TIPOS DE COLOCACIÓN DE PIZARRA

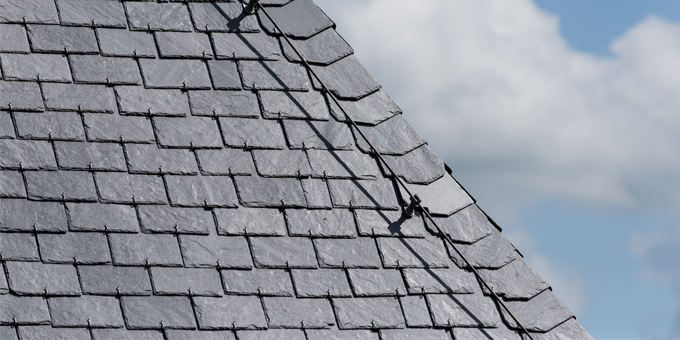

Pizarra natural en tejado

  • CLÁSICA: representa la manera habitual de colocar las pizarras en una cubierta. Proporciona una buena impermeabilidad.
  • EN MUROS VERTICALES: el revestimiento de pizarra constituye una buena solución en zonas húmedas. El soporte puede ser de madera o metálico y va anclado al muro.
  • A GRANEL O RÚSTICA: utiliza diferentes formas y tamaños de pizarras. Ofrece un aspecto rústico y se coloca siempre con clavos.
  • MODELOS CUADRADOS: la parte vista de la pizarra tiene la misma forma que la original, pero las pizarras mantienen un solape entre si.
  • OTROS TIPOS DE CUBIERTAS: afectan a cúpulas o torres con formas singulares.

TIPOS DE SOPORTE PARA PIZARRA

Pizarra natural para tejados

  • SOPORTE TRADICIONAL: el armazón de la cubierta está constituido por cabrios de madera o metálicos.
  • PANELES MODULARES AISLANTES: paneles tipo sándwich que apoya sobre los cabrios. Incluyen una capa de material aislante.
  • SOPORTES LIGEROS CON AISLAMIENTO: constan de una subcubierta constituida por un soporte de hormigón o un tablero de aglomerado. Se coloca una capa de mortero y, encima, se extiende el aislamiento.

La norma UNE 22190 incluye varios anexos relacionados con la pluviometría media anual, el cálculo de la intensidad de la lluvia y la resistencia térmica de las capas aislantes.
