Elementos de los sistemas CUPACLAD® para fachadas ventiladas de pizarra natural



Sistema de fachada ventilada de pizarra natural, CUPACLADCUPACLAD®, los sistemas de fachada ventilada con pizarra natural, necesitan una serie de elementos básicos para su correcta instalación en horizontal. Además de la pizarra natural, los sistemas están formados por dispositivos de fijación, rastreles, una cámara de aire y perfiles de remate.

Componentes que permiten reducir los movimientos estructurales del edificio, mejorar su ahorro energético y confort térmico así como una mayor durabilidad de la fachada. En general, los sistemas CUPACLAD® están formados por los siguientes componentes:

PIZARRA NATURAL PARA FACHADAS

La pizarra natural para los sistemas CUPACLAD® posee un espesor de entre 5mm y 8,5mm según el sistema elegido.

Presenta un aspecto superficial rugoso, y ha sido especialmente seleccionada por sus características técnicas para poder ofrecer las mejores garantías en la instalación en fachadas. Se incrementa en un 5% la cantidad de pizarra calculada para la obra, para contemplar posibles desperdicios debidos a remates en esquinas, recercados de ventanas, etc.

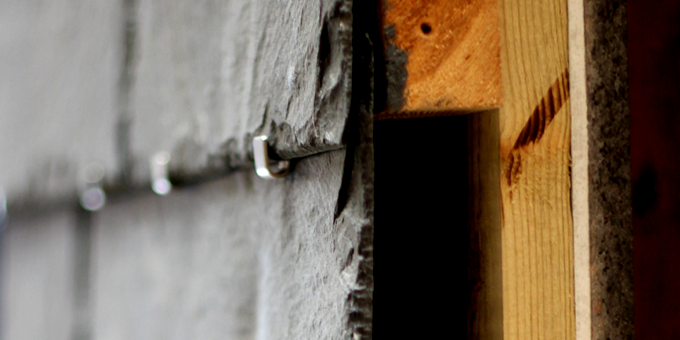

DISPOSITIVOS DE FIJACIÓN DE LA PIZARRA

La pizarra natural puede ser fijada a la subestructura de madera mediante diferentes dispositivos de fijación en acero inoxidable, según el sistema CUPACLAD® elegido.

Sistema de fachada ventilada de pizarra natural, CUPACLAD RASTRELES HORIZONTALES O VERTICALES

Los rastreles verticales deben tener un espesor mínimo de 25 m y un ancho de 50mm, mientras que los rastreles horizontales necesitan un espesor mínimo de 38mm, y un ancho visto mínimo de 56mm.

Generalmente hechos de madera de pino, los rastreles deben presentar un tratamiento protector contra la humedad, una clasificación mecánica correspondiente a la clase C18 según la norma EN 338  y en el momento de su instalación, la tasa de humedad de la madera debe ser como máximo el 20% en peso. Los rastreles horizontales se fijan a los verticales en cada intersección con clavos ó tornillos.

CÁMARA DE AIRE

Es obligatorio mantener una cámara de aire tras el recubrimiento de pizarra. Este espacio deberá tener un ancho mínimo de 2 cm, incluso en las zonas más estrechas.

MEMBRANA IMPERMEABLE

Para viviendas construidas en madera, se colocará una membrana impermeable sobre el muro soporte de la fachada.

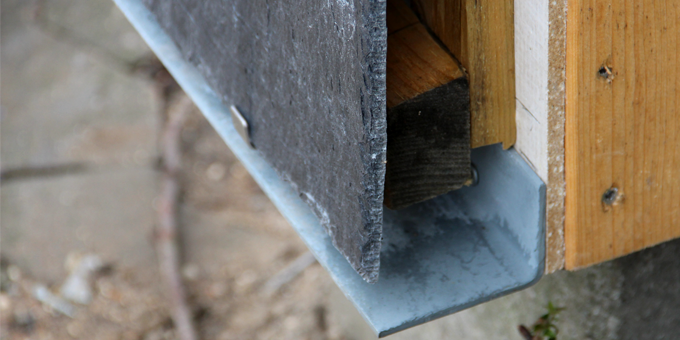

Sistema de fachada ventilada de pizarra natural, CUPACLADPERFILES DE REMATE DE PUNTOS SINGULARES

Los perfiles de remate son fabricados en chapa plegada generalmente de acero galvanizado, zinc ó aluminio, y son destinados a resolver los puntos singulares de la obra (esquinas, encuentros con ventanas, coronación de la fachada…)

MURO SOPORTE

El muro soporte debe asegurar la estabilidad del edificio. Debe ser lo suficientemente estable para soportar el peso del recubrimiento, así como los esfuerzos transmitidos a través del mismo. Los sistemas CUPACLAD® pueden adaptarse a prácticamente cualquier solución constructiva (tipo de muro, ubicación del aislamiento,…).
