Modèle Flamand, Un modèle unique

L’épaulement placé dans le recouvrement facilite la pose et permet d’enlever la pression des ardoises posées.

CUPA PIZARRAS adopte le même procédé tout en respectant scrupuleusement les règles d’épaulement. Lors de la mise en oeuvre, l’artisan gagnera un temps précieux, en outre ce modèle a un excellent rapport qualité/prix.

Ce modèle existe dans la carrière CUPA 4 et est proposé dans les formats 40×22, 35×25, 32×22, 30×20 et 27×18. Sur simple demande, on peut obtenir la Gamme Modèle Flamand dans les autres carrières CUPA PIZARRAS et dans d’autres formats.

La dimension de l’épaulement varie selon le format de l’ardoise (Fig. ci-dessous)

Formats

Plusieurs

Épaisseur

±5 mm

Mode de pose

Clou ou Crochet

Origine

Carrière Armadilla. Benuza (León) Espagne

Mise en œuvre

La mise en oeuvre du Modèle Flamand ne demande pas de contrainte particulière aux techniques habituelles. Il se place comme un modèle rectangulaire, en respectant les recouvrements recommandés (Fig. ci-dessous) et en prenant soin de placer les épaulements dans le recouvrement.

Nombre de pièces utilisées au m2 avec una recouvrement standard	Crochet de 9 mm	Crochet de 10 mm	Crochet de 11 mm	Crochet de 12 mm	Crochet de 13 mm
40 x 22	29,5	30,5	31,5	32,5	34
35 x 25	31	32	33.5
32 x 22	40	41,5
30 x 20	48	50
27 x 18	62

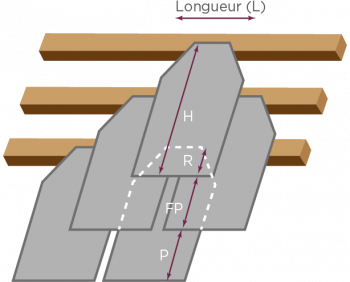

Pureau (P) = Surface de l’ardoise.
Faux Pureau (FP) = Égal au pureau.
Recouvrement (R) = Surface recouverte par 2 épaisseurs d’ardoise, assure l’étanchéité de la couverture. En fonction de ce dernier, vous pouvez calculer le nombre d’ardoises au m² (N).
